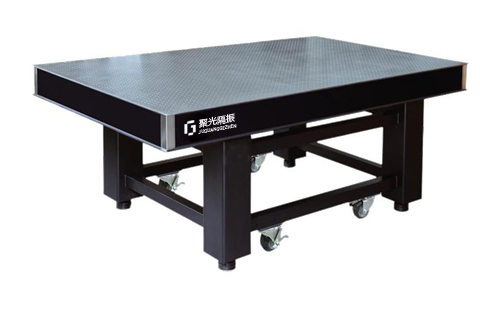

JG-JMK科研级阻尼隔振光学平台

发布时间:2019-12-30  |   发布人:admin   |  浏览次数:


产品 特点:
■台面整体为三层夹心式蜂窝结构,采用焊接工艺(非胶粘工艺), 没有松动、开裂、脱落等困扰。上台面材料为SUS410 铁磁不锈钢, 具有较好的耐腐蚀性能。厚度根据尺寸设计为:100/200/300mm,具有很好的硬重比和刚性。台面采用精密磨削工艺,台面的平面度达到0.02 ~ 0.05mm/1000mm×1000mm,台面上按照25mm×25mm 孔距均布M6 螺纹孔,方便安装各类位移台和调整架。

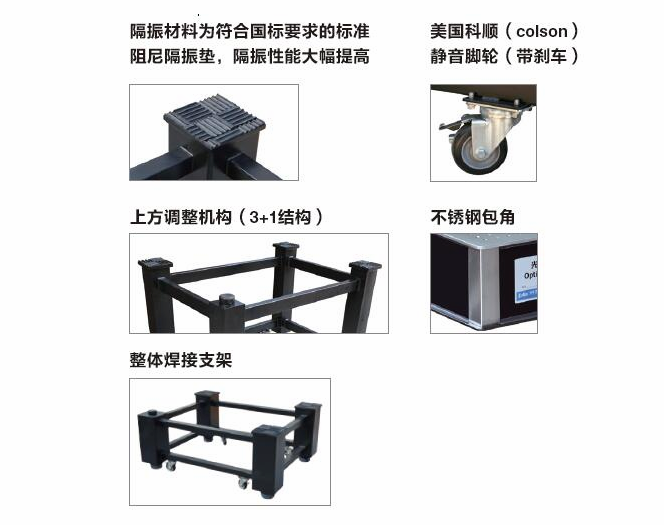

■支架采用整体焊接四支撑结构(3 米及3 米以上为六支撑),支撑腿上方采用符合国家标准(GB/T 20029-2005)要求的国标阻尼隔振垫,下方采用阻尼隔振垫,具有较好的隔振性能,固有频率通常小于3~6Hz,适合精密隔振要求环境中使用。支架带脚轮,方便移动和搬运。
■调整高度机构分为两部分:支架上方采用隔振轴承模块(四支撑),支架下方(每个支撑腿下方)还具有高度调整机构,可解决地面不平引起的支架扭曲、变形等现象。
■JG-JM 系列产品刚性强、稳定性好、隔振效果突出,适合于绝大部分光学实验使用,能兼顾教学和科研领域的应用。


阻尼隔振光学平台JG-JM系列特点:

■整体焊接支架,具有更好的刚性和稳定性,支架下方带高度调整机构和脚轮,方便调整和搬运。
■采用国标(GB/T 20029-2005)规定的阻尼隔振垫,固有频率通常小于3~6Hz,具有较好的隔振性能。
■台面材料为SUS410铁磁不锈钢,具有较好的耐腐蚀性能。
■台面厚度100/200/300mm,具有很好的厚重比和刚性,侧面采用黑色铝塑板包边,美观、实用。
■教学和科研可兼顾的阻尼隔振光学平台。

技术指标:
 ■台面结构:三层夹心式蜂窝结构
■上台面:6~8mm厚SUS410铁磁不锈钢
■台面内部支撑:钢制井字形蜂窝状支撑结构,焊接工艺,强度高
■下底面:5~6mm厚碳钢,表面喷黑塑处理
■侧板:内层碳钢板,外层为黑色铝塑板,美观、实用,四角用不锈钢板包角
■厚度:100/200/300mm,详见选型表
■平面度:0.02~0.05mm/1000mm×1000mm,高于国外同类产品
■隔振材料:国标(GB/T 20029-2005)规定的阻尼隔振垫
■固有频率:<3~6Hz,同负载和实际使用情况相关
■隔振支架:整体焊接四或六支撑结构(3米及以上为六支撑),具有更好的刚性和稳定性。支架上方采用隔振轴承调整机构,支架下方带高度调整机构和脚轮,方便移动和调整
■台面加支架总高度800mm,总高度可调范围:-10~ 15mm
■孔距:25mm×25mm
■孔径:M6螺纹孔
■重量:100mm厚台面约:120Kg/m2 200mm厚台面约:140Kg/m2 300mm厚台面约:160Kg/m2

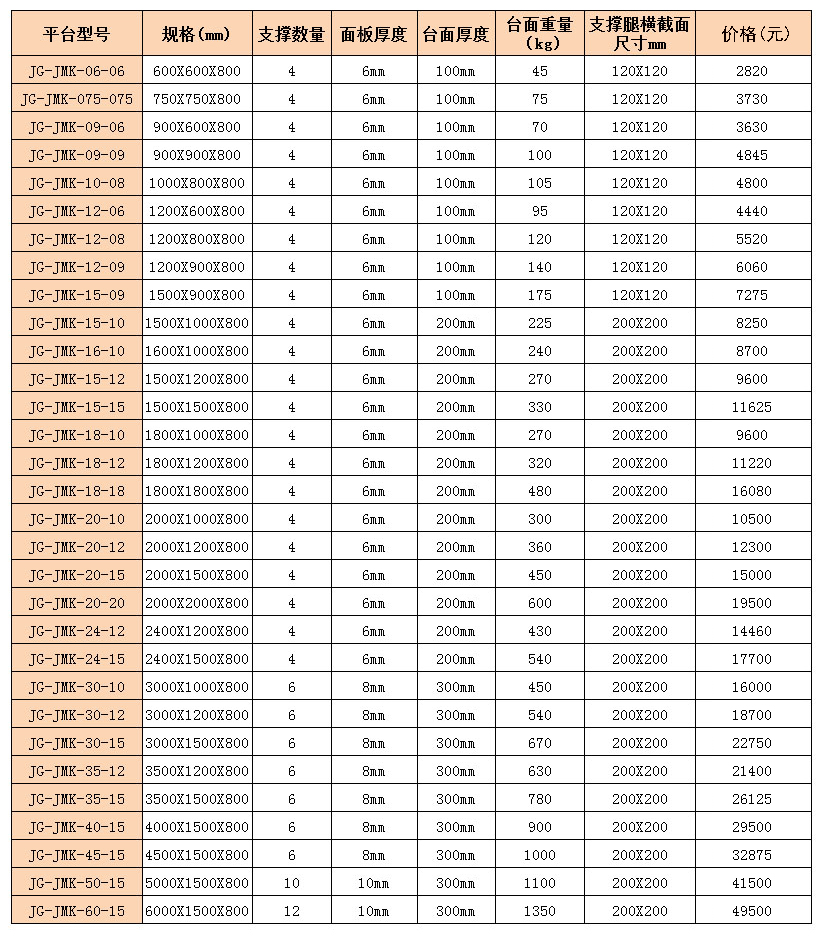

产品规格表如下:

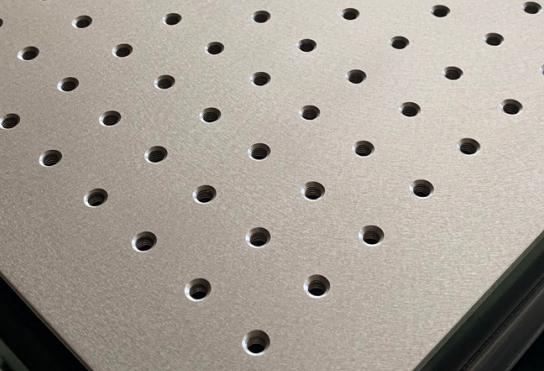

台面细节图:精密研磨处理

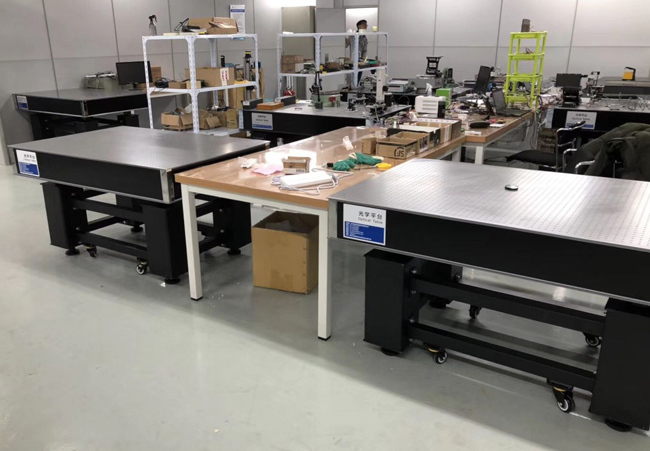

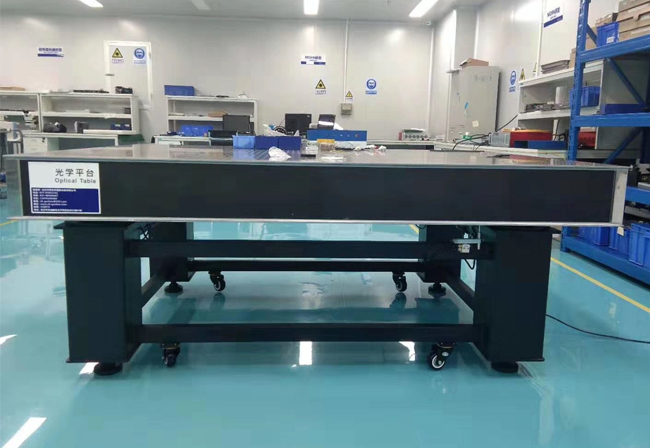

装配地点:中国航天发动机厂
